产品规格 |
||
|
硬件性能 |
型号 |

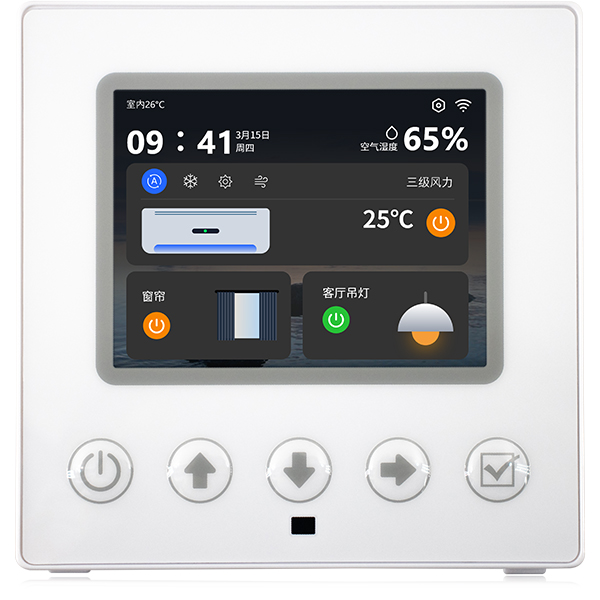

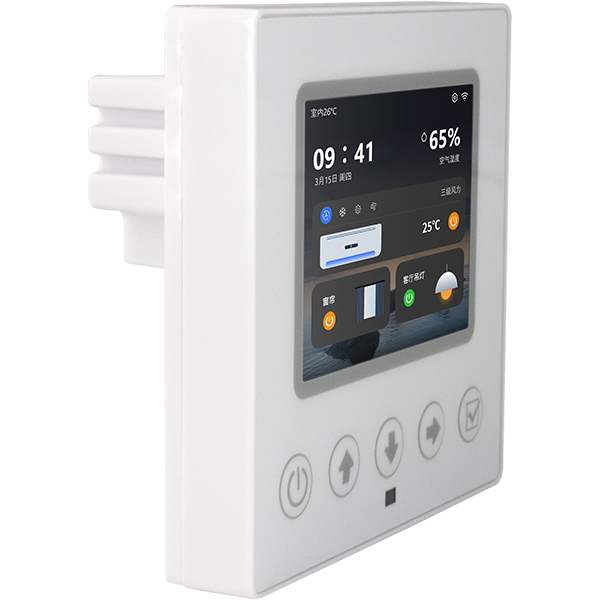

AMT028W124-L320X240R-XW-1D0C |
|
显示屏 |
2.8" TFT LCD |
|
|
色彩 |
65536色 |
|
|
分辨率（Px） |
320*240 |
|
|
亮度 |
250 cd/m2 |
|
|
背光 |
LED （支持背光调节） |
|
|
LED寿命 |
2万小时 |
|
|
触摸屏 |
支持4线式工业电阻触摸屏（表面硬度4H） |
|
|
CPU |
32-bit 600MHz主频 ARM9内置8MB DDR内存 |
|
|
存储器 |
16Mbyte SPI NOR Flash |
|
|
RTC |
实时时钟内置 |
|
|
蜂鸣器 |
有 |
|
|
温度传感器 |
检测当前温度（温度范围-70/+150℃） |
|
|
掉电数据保存 |
不支持 |
|
|

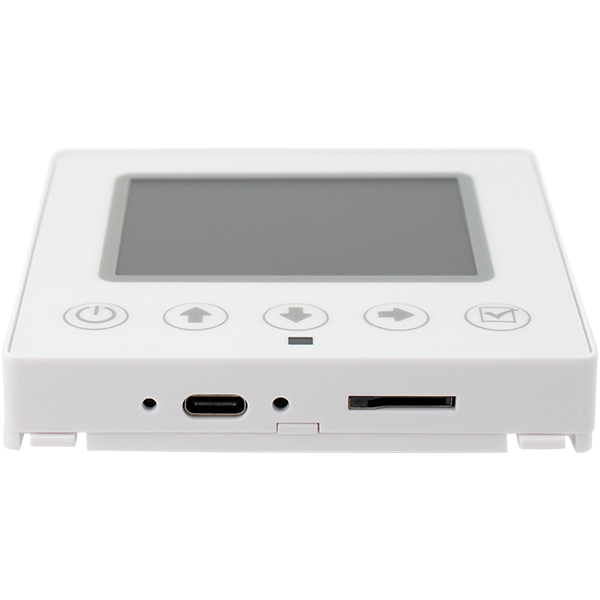

USB端口 |
TYPE-C |
|
|
程序下载方式 |
TF卡、TYPE-C下载 |
|
|
U盘 |
不支持 |
|
|
通讯端口 |
RS485串口通讯 |
|
|
电气规格 |
额定功率 |
1W |
|
电压范围 |
DC 9-30V （防反接，区分电源正负极) |
|
|
电源保护 |
具备+/-250V雷击浪涌保护能力 |
|
|
允许失电 |
<5ms |
|
|
CE&ROHS |
符合EN61000-6-2:2005，EN61000-6-4:2007标准；雷击浪涌+/-250V,群脉冲+/-2KV；静电接触放电+/-2KV；静电空气放电+/-2KV. |
|
|
环境规格 |
工作温度 |
-10℃~50℃ |
|
存储温度 |
-30℃~70℃ |
|
|
环境湿度 |
10~90%RH(无冷凝) |
|
|
抗震性 |
10-25Hz（X、Y、Z方向，2g/30分钟） |
|
|
冷却方式 |
自然风冷 |
|
|
其他参数 |
防护等级 |
前面板符合IP65（配合平整盘柜安装），机身后壳符合IP20 |
|
有效显示区尺寸 |
57.6*43.2mm |
|
|
整机尺寸 |
86*86*36.1mm |
|
|
开孔尺寸 |
68*65mm |
|
|
建议开孔尺寸 |
70*67mm |
|
|
整机净重 |
115g |
|
|
对应软件 |
上位：HMIStudio5.1 |
|
|
显示尺寸 |
产品系列 |
整机尺寸 |
有效显示区尺寸 |
开孔尺寸 |
建议开孔尺寸 |
|
2.8英寸 |
AMT028W124-L320X240R-XW-1D0C |
86*86*36.1mm |
57.6*43.2mm |
68*65cm |
70*67cm |
|
AMT028W124-L320X240R-XW-1D0C |
|
|
AMT |
AMT串口屏系列 |
|
028 |
液晶屏尺寸为2.8寸 |
|
W12 |
内存容量与FLASH类型: W11: 8MB DDR2+ NAND FLASH； W12: 8MB DDR2+ NOR FLASH； |
|
4 |
FLASH容量: 2Mbyte=1;4Mbyte=2;8Mbyte=3;16Mbyte=4;32Mbyte=5;64Mbyte=6;128Mbyte=7256Mbyte=8;512Mbyte=9;1Gbyte=X |
|
L320X240 |
液晶屏分辨率为L320X240； |
|
R |
R: 电阻TP;C: 电容TP;N: 无触摸； |
|
X |
代表带外壳； |
|
W |
代表B：外壳黑色；W：外壳白色； |
|
1 |
0: 5V供电;1:9~30V供电； |
|
D |
串口1通讯方式: T: TTL通讯; D: RS485通讯;E: RS232通讯； |
|
0 |
串口2通讯方式: T: TTL通讯; D: RS485通讯；E: RS232通讯；0:无通讯； |
|
C |
C:RTC;N:无RTC |
