产品规格 |
||
|
硬件性能 |
型号系列 |
ASTG035W023-B-L320X480R-0T0C-T ASTG035W023-B-L320X480R-1D0C-T ASTG035W023-B-L320X480R-1E0C-T |
|
显示屏 |
3.5" TFT LCD |
|
|
分辨率（Px） |
320X480 |
|
|
色彩 |
65536色 |
|
|
亮度 |
250 cd/m2 |
|
|
背光 |
LED（支持背光调节) |
|
|
LED寿命 |
2万小时 |
|
|
触摸屏 |
4线式工业电阻触摸屏（表面硬度4H） |
|
|
CPU |
200MHz ARM Cortex-M4F 内置2MB PSRAM内存 |
|
|
存储器 |
片内2Mbyte SPI NOR Flash；外置8Mbyte SPI NOR Flash |
|
|
RTC |
实时时钟内置 |
|
|
蜂鸣器 |
支持 |
|
|
掉电数据保存 |
3S自动保存 |
|
|
USB端口 |
无 |
|
|
程序下载方式 |
TF卡下载 |
|
|
U盘 |
不支持 |
|
|
通讯端口 |
ASTG035W023-B-L320X480R-0T0C-T：串口：TTL通讯 ASTG035W023-B-L320X480R-1D0C-T：串口：RS485通讯 ASTG035W023-B-L320X480R-1E0C-T：串口：RS232通讯 |
|
|
插接件规格 |
5pin:PH2.0mm接线端子 |
|
|
电气规格 |
额定功率 |
最大1W |
|
电压范围 |
通讯TTL：DC5V 通讯485/232：DC5~30V |
|
|
环境规格 |
工作温度 |
-10℃~50℃ |
|
存储温度 |
-30℃~70℃ |
|
|
环境湿度 |
10~90%RH(无冷凝) |
|
|
抗震性 |
10-25Hz（X、Y、Z方向，2g/30分钟） |
|
|
冷却方式 |
自然风冷 |
|
|
整机尺寸 |
115*71*25mm |
|
|
有效显示区尺寸 |
73.44*48.96mm |
|
|
开孔尺寸 |
107*65mm |
|
|
建议开孔尺寸 |
109*67mm |
|
|
整机净重 |
110g |
|
|
画面 |
最多支持50个画面（每个画面最多50个控件） |
|
|
显示尺寸 |
产品系列 |
整机尺寸 |
有效显示区尺寸 |
开孔尺寸 |
建议开孔尺寸 |
|
3.5英寸 |
ASTG035W023-B-L320X480R |
115*71*25mm |
73.44*48.96mm |
107*65mm |
109*67mm |
|

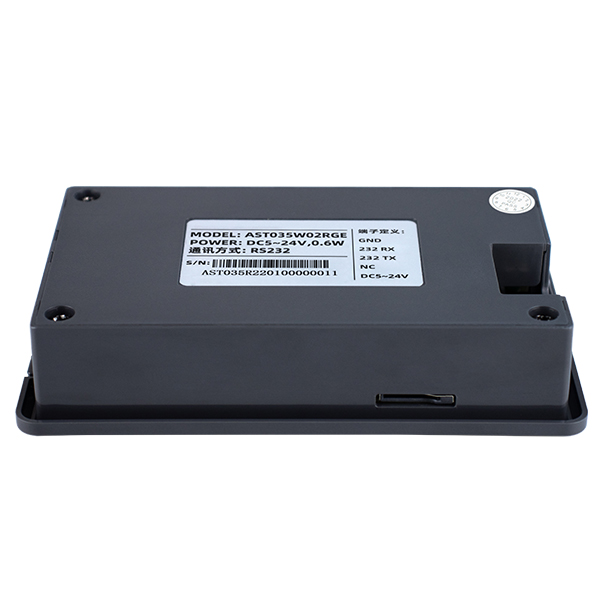

端口定义 |
|
|
器件位置编号 |
说明 |
|
① |
电源接口及通讯输入接口 |
|
② |

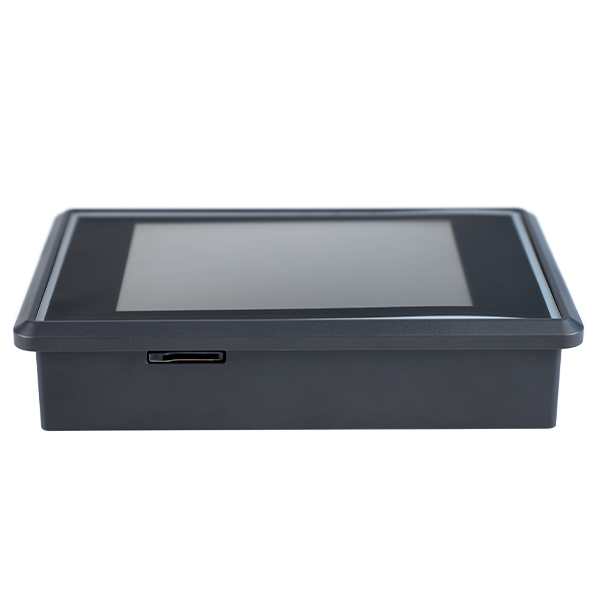

TF卡座，支持TF卡下载组态或升级底层程序 |
|
ASTG035W023-B-L320X480R-0T0C-T---5pin:PH2.0mm接线端子 |
|||
|
Pin脚 |
定义 |
电源输入 |
串口1：TTL |
|
1 |
GND |
电源地 |
|
|
2 |
RXD |
|
3.3V TTL RXD |
|
3 |
TXD |
|
3.3V TTL TXD |
|
4 |
GND |
通讯地 |
|
|
5 |
DC5V |
电源输入 |
|
|

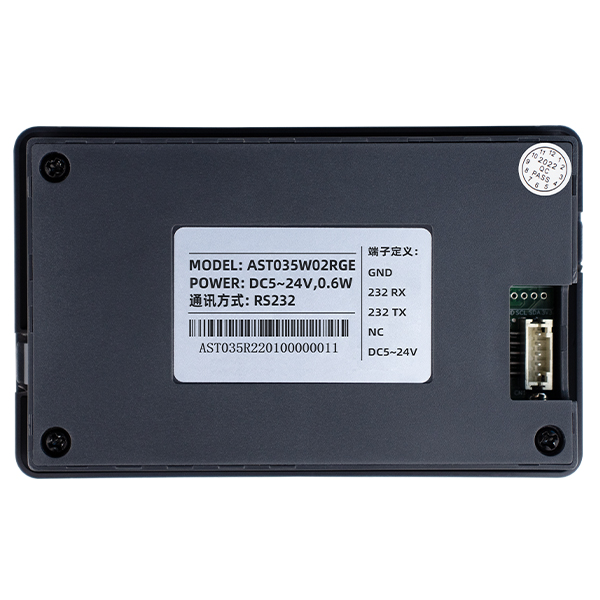

ASTG035W023-B-L320X480R-1E0C-T---5pin:PH2.0mm接线端子 |
|||
|
Pin脚 |
定义 |
电源输入 |
串口1：RS232 |
|
1 |
GND |
电源地 |
|
|
2 |
RS232 RX |
|
接收 |
|
3 |
RS232 TX |
|
发送 |
|
4 |
GND |
通讯地 |
|
|
5 |
DC24V |
电源输入 |
|
|
ASTG035W023-B-L320X480R-1D0C-T---5pin:PH2.0mm接线端子 |
|||
|
Pin脚 |
定义 |
电源输入 |
串口1：RS485 |
|
1 |
GND |
电源地 |
|
|
2 |
RS485 B |
|
RS485 B（-） |
|
3 |
RS485 A |
|
RS485 A（+） |
|
4 |
GND |
通讯地 |
|
|
5 |
DC24V |
电源输入 |
|
|
ASTG035W023-B-L320X480R-0T0C-T |
|
|
ASTG |
ASTG串口屏系列 |
|
035 |
代表产品尺寸为3.5寸； |
|
W02 |
内存容量与FLASH类型: W01:32MB DDR2+ NAND FLASH； W02:32MB DDR2+ NOR FLASH； W11: 8MB DDR2+ NAND FLASH； W12: 8MB DDR2+ NOR FLASH； |
|
3 |
FLASH容量: 2Mbyte=1;4Mbyte=2;8Mbyte=3;16Mbyte=4;32Mbyte=5;64Mbyte=6;128Mbyte=7;256Mbyte=8;512Mbyte=9;1Gbyte=X； |
|
B |
表示产品带外壳； |
|
L320X480 |
液晶屏分辨率为L320X480； |
|
R |
R: 电阻TP;C: 电容TP;N: 无触摸； |
|
0 |
0: 5V供电;1:5~30V供电； |
|
T |
串口1通讯方式T: TTL通讯; D: RS485通讯;E: RS232通讯； |
|
0 |
串口2通讯方式0：无； D：485通讯； E:232通讯； |
|
C |
0:无通讯；C:RTC；N:无RTC； |
|
T |
T：TF卡；U：USB； |
控件包含有：
|
开关按钮 |
包括“位按钮”“字按钮”“指示灯”“画面按钮”“功能按钮”“多态按钮”对连接设备进行触摸操作，监视状态 |
|
数值输入及显示 |
包括多种进制输入和显示，ASCII码输入和显示，用于显示所监视地址数值；另有时间显示，用于显示实时时间(单个画面ASCII码控件和二维码控件加起来最多6个) |
|
流动块 |
模拟管道内液体流动状态的动画图形 |
|
静态文本/表格/刻度 |
多种基本图形，包括直线，圆，椭圆，矩形等 |
|
图片显示以及gif动画 |
显示一个或多个图片的图片显示框 |
|
仪表 |
柱状图,仪表,圆环，显示数据的某种状态值 |
|
消息显示 |
显示事先设定好的消息(单个组态20个) |
|
报警显示 |
显示当前设备所发生的报警信息（分为数位报警和类比报警），在使用该控件之前必须先配置好报警设定(最多可做(数位报警最多可建立32条) |
|
动态报警 |
用于显示当前的报警，它与报警控件不同的是动态报警条是以文字滚动的形式显示出当前的报警内容 |
|
历史报警显示 |
显示所有产生的报警信息，HMI断电通电时保存最新的三条报警信息 |
|
曲线 |
实时动态的显示数据采集器的数据（最大曲线数目1个，1个曲线最多有2个通道，支持1S采集和100ms采集，单条曲线最多256个点） |
|
多功能按钮 |
一个开关按钮，通过该按钮可以很方便快捷的达到各种功能要求（最多2个功能） |
|
移动轨迹 |
以拖滚动块的方式来控制地址数据 |
|
二维码 |
动态生成二维码，通过扫描进入网址，支付等功能(单个画面最多5个二维码，一个组态不超过100个二维码) |
上位机组态软件的扩展功能：
|
宏指令 |
C语言编程，实现各种比较复杂的逻辑或功能(最多建立50个宏指令，单个宏指令最多建立10个变量，所有宏指令最多不超过100个变量，全局宏调用不能超过6条) |
|
PLC控制 |
通过PLC控制HMI(通过PLC寄存器数值控制HMI画面的切换、切换当前用户等级) |
|
HMI保护 |
设置了在一定的期限内HMI可以正常的使用HMI，如果时间超过了用户规定好的时间，则HMI会跳转到用户先前设置好的指定画面中去，在指定画面中用户只放置功能按钮下面的“面板保护解锁按钮”（最多3级） |
|
文件保护 |
打开工程时是否需要输入密码验证打开 |
|
用户密码等级 |
设置用户权限和密码，进入相应的权限需要输入相应的密码（一共8个用户等级） |
|
开机画面 |
用户可以自定义开机Logo画面 |
|
离线模拟 |
将画面编译下载到HMI中设备之前，可以利用HMILite自带的离线模拟功能来校检一下组态画面的正确性和效果展示 |
|
在线模拟 |
在线模拟可以使你在没用HMI的情况下，通过个人的计算机（需先安装HMILite组态软件）和plc等相关器件通讯 |
|
支持多种控制器通讯协议 |
适配各种PLC，变频器，伺服控制器，单片机控制系统等（三菱、松下、欧姆龙、台达、信捷、永宏、西门子、基恩士、LG、modbus、自定义等通信协议）用户操作时只需要直接在软件上选择调用即可 |
|
自定义添加图库 |
支持自定义添加图库，用户可根据需要截取自己喜欢的图片加载到自定义图库用以调用 |
|
键盘 |
支持中英文键盘输入，用户可自由切换使用 |
|
图库 |
图库丰富，支持Png、Jpg、Gif、Bmp等多种格式图片,矢量图库，任意缩放无锯齿 |
