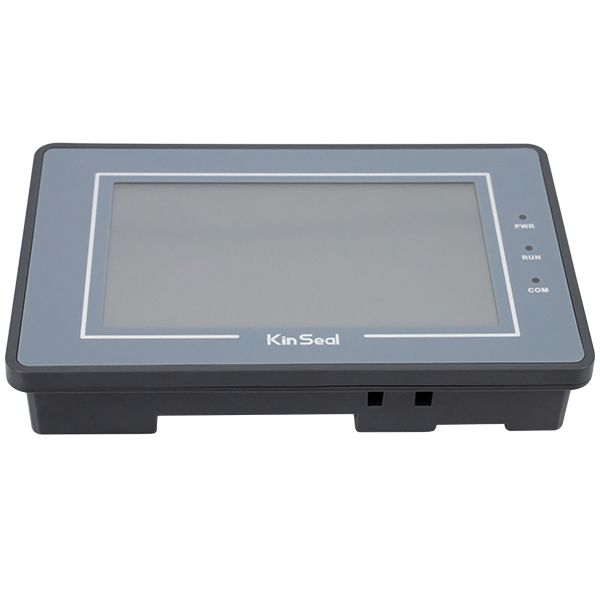

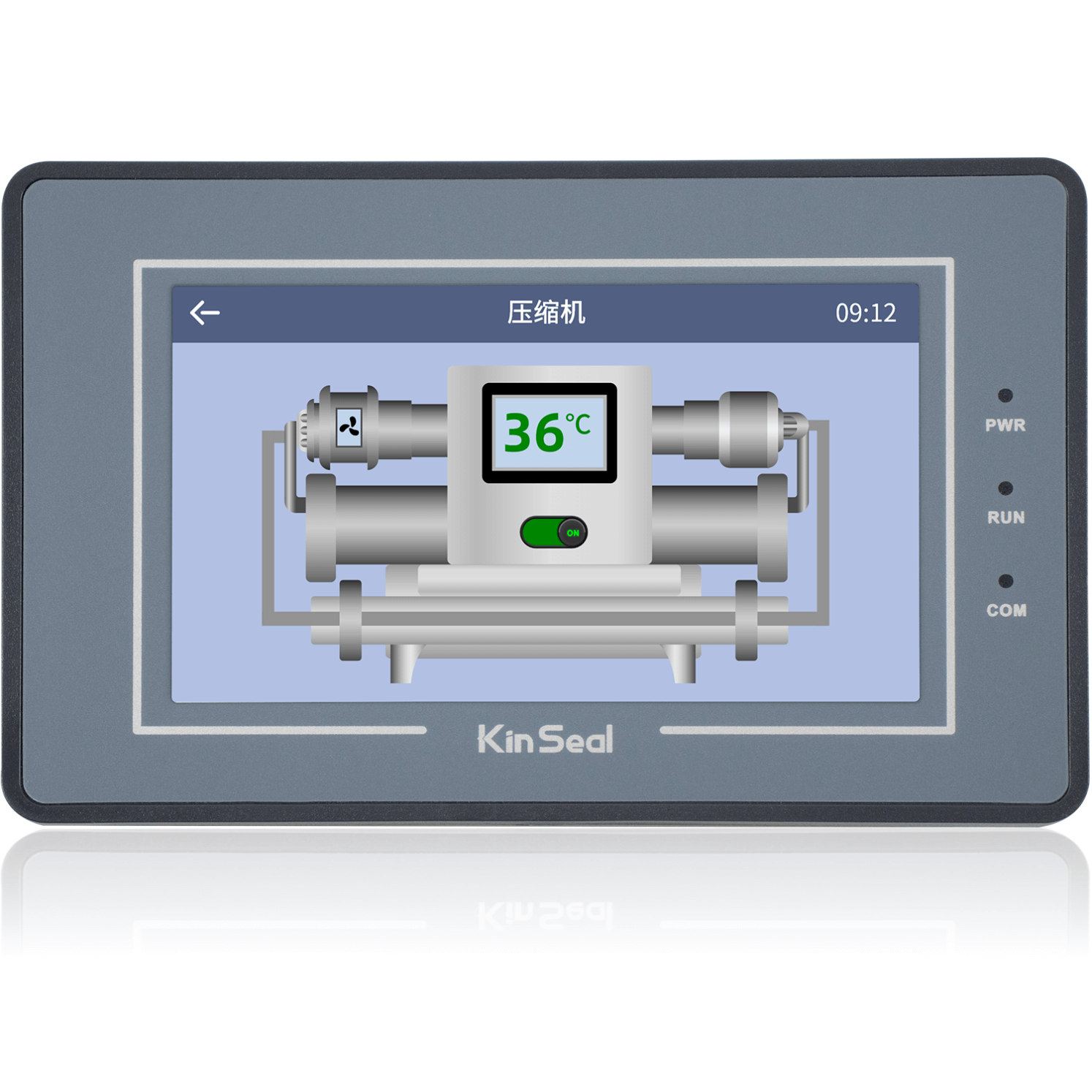

产品规格 |
||
|
硬件性能 |
型号 |
AMZ043W01R |
|
显示屏 |
4.3" TFT LCD |
|
|
分辨率（Px） |
480X272 |
|
|
色彩 |
26万色 |
|
|
亮度 |
300 cd/m2 |
|
|
背光 |
LED |
|
|
LED寿命 |
2万小时 |
|
|
触摸屏 |
4线式工业电阻触摸屏（表面硬度4H）， |
|
|
CPU |
32-bit 600MHz主频 ARM9内置32MB DDR内存 |
|
|
存储器 |
128Mbyte SPI Nand Flash |
|
|
RTC |
实时时钟内置 |
|
|
蜂鸣器 |
有 |
|
|
掉电数据保存 |
支持 |
|
|
USB端口 |
1个USB2.0 Device端口 |
|
|
程序下载方式 |
USB，U盘，SD卡 下载 |
|
|
U盘 |
支持 |
|
|
通讯端口 |
串口1:RS232，RS485，RS422 串口2：RS232，RS485可选 |
|
|
电气规格 |
额定功率 |
＜2W |
|
电压范围 |
DC 10-30V |
|
|
电源保护 |
具备+/-2KV雷击浪涌保护能力 |
|
|
允许失电 |
<5ms |
|
|
CE&ROHS |
符合EN61000-6-2:2005，EN61000-6-4:2007标准；雷击浪涌+/-2KV,群脉冲+/-4KV；静电接触放电+/-8KV；静电空气放电+/-10KV. |
|
|
环境规格 |
工作温度 |
-10℃~50℃ |
|
存储温度 |
-30℃~70℃ |
|
|
环境湿度 |
10~90%RH(无冷凝) |
|
|
抗震性 |
10-25Hz（X、Y、Z方向，2g/30分钟） |
|
|
冷却方式 |
自然风冷 |
|
|
其他参数 |
防护等级 |
前面板符合IP65（配合平整盘柜安装），机身后壳符合IP20 |
|
整机尺寸 |
AMZ043W01RA:140*98*26mm AMZ043W01RD:138*86*26mm |
|
|
有效显示区尺寸 |
95.04*53.86mm |
|
|
开孔尺寸 |
130*78mm |
|
|
建议开孔尺寸 |
132*80mm |
|
|
整机净重 |
149g |
|
|
对应软件 |
上位：KinsealStudio V3.1 |
|
|
显示尺寸 |
产品型号 |
整机尺寸 |
有效显示区尺寸 |
开孔尺寸 |
建议开孔尺寸 |
|
4.3英寸 |
AMZ043W01RA |
140*98*26mm |
95.04*53.86mm |
130*78mm |
132*80mm |
|
4.3英寸 |
AMZ043W01RD |
138*86*26mm |
95.04*53.86mm |
130*78mm |
132*80mm |
|

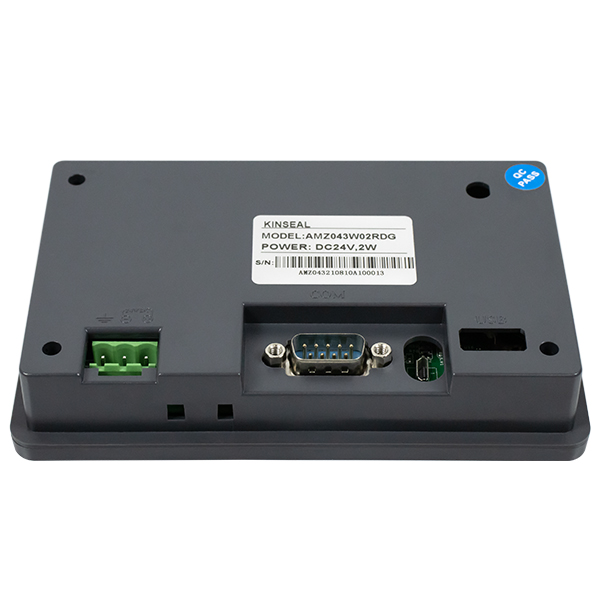

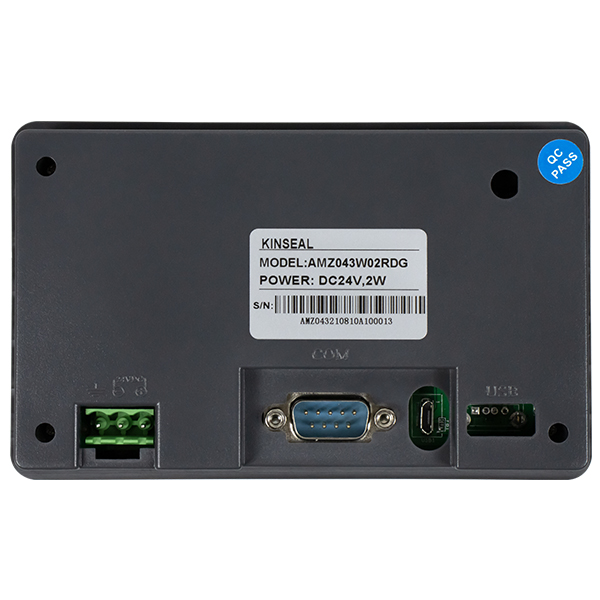

端口定义 |
|||||||||
|
器件位置编号 |
说明 |
||||||||
|
① |
电源接口 |
||||||||
|
② |
通讯D-SUB9接口 |
||||||||
|
③ |
USB A型 U盘口 |
||||||||
|
④ |
Micro USB下载口 |
||||||||
|
⑤ |
SD卡接口 |
||||||||
|
电源接口——① |
|||||||||
|
Pin脚 |
定义 |
说明 |
|||||||
|
1 |
DC+24V |
电源正极输入，DC12－24V |
|||||||
|
2 |
GND |
电源负极输入 |
|||||||
|
3 |
PE |
大地 |
|||||||
|
串口 D-SUB9接口——② |
|||||||||
|
管脚 |
定义 |
串口1 RS422 |
串口1 RS485 |
串口1 RS422 |
串口2 RS232 |
串口2 RS485 |
|||
|
1 |
|
|
|
|
RS232 接收 |
RS485 B(-) |
|||
|
2 |
RXD |
|
|
RS232 接收 |
|
|
|||
|
3 |
TXD |
|
|
RS232 发送 |
|
|
|||
|
4 |
|
|
|
|
RS232 发送 |
RS485 A(+) |
|||
|
5 |
SG |
通讯地 |
|||||||
|
6 |
RX- |
RS422 接收- |
|
|
|
|
|||
|
7 |
RX+ |
RS422 接收+ |
|
|
|
|
|||
|
8 |
TX- |
RS422 发送- |
RS485 B(-) |
|
|
|
|||
|
9 |
TX+ |
RS422 发送+ |
RS485 A(+) |
|
|
|
|||
|
型号 |
规格说明 |
|
AMZ043W01RDG |
AMZ系列,4.3寸,DC10-30V,单串口：RS232/RS485/RS422,128Mbyte SPI Nand,电阻触摸，灰色 |
|
AMZ043W01RDGE |
AMZ系列,4.3寸,DC10-30V,串口1：RS232/RS485/RS422,串口2：RS232，128Mbyte SPI Nand,电阻触摸，灰色 |
|
AMZ043W01RDGD |
AMZ系列,4.3寸,DC10-30V,串口1：RS232/RS485/RS422,串口2：RS485，128Mbyte SPI Nand,电阻触摸，灰色 |
|
AMZ043W01RAA |
AMZ系列,4.3寸,DC10-30V,单串口：RS232/RS485/RS422,128Mbyte SPI Nand,电阻触摸，黑色 |
|
AMZ043W01RAAE |
AMZ系列,4.3寸,DC10-30V,串口1：RS232/RS485/RS422,串口2：RS232，128Mbyte SPI Nand,电阻触摸，黑色 |
|
AMZ043W01RAAD |
AMZ系列,4.3寸,DC10-30V,串口1：RS232/RS485/RS422,串口2：RS485，128Mbyte SPI Nand,电阻触摸，黑色 |
|
AMZ043W01RAB |
AMZ系列,4.3寸,DC10-30V,单串口：RS232/RS485/RS422,128Mbyte SPI Nand,电阻触摸，蓝色 |
|
AMZ043W01RABE |
AMZ系列,4.3寸,DC10-30V,串口1：RS232/RS485/RS422,串口2：RS232，128Mbyte SPI Nand,电阻触摸，蓝色 |
|
AMZ043W01RABD |
AMZ系列,4.3寸,DC10-30V,串口1：RS232/RS485/RS422,串口2：RS485，128Mbyte SPI Nand,电阻触摸，蓝色 |
|
AMZ043W01RAG |
AMZ系列,4.3寸,DC10-30V,单串口：RS232/RS485/RS422,128Mbyte SPI Nand,电阻触摸，灰色 |
|
AMZ043W01RAGE |
AMZ系列,4.3寸,DC10-30V,串口1：RS232/RS485/RS422,串口2：RS232，128Mbyte SPI Nand,电阻触摸，灰色 |
|
AMZ043W01RAGD |
AMZ系列,4.3寸,DC10-30V,串口1：RS232/RS485/RS422,串口2：RS485，128Mbyte SPI Nand,电阻触摸，灰色 |
开发软件
上位组态软件KinSealStudio是一套客户可以进行任意编辑的上位软件，客户的应用程序全部基于上位软件进行开发，上位软件由丰富的控制组成，任意组合，从而实现客户所想要的功能：
控件包含有：
|
开关按钮 |
包括“位按钮”“字按钮”“指示灯”“画面按钮”“功能按钮”“多态按钮”对连接设备进行触摸操作，监视状态 |
|
数值输入及显示 |
包括多种进制输入和显示，ASCII码输入和显示，用于显示所监视地址数值；另有时间显示，用于显示实时时间 |
|
流动块 |
模拟管道内液体流动状态的动画图形 |
|
静态文本/表格/刻度 |
多种基本图形，包括直线，圆，椭圆，矩形等 |
|
图片显示以及gif动画 |
显示一个或多个图片的图片显示框 |
|
仪表 |
柱状图,仪表,圆环，显示数据的某种状态值 |
|
消息显示 |
显示事先设定好的消息 |
|
报警显示 |
显示当前设备所发生的报警信息（分为数位报警和类比报警），在使用该控件之前必须先配置好报警设定(数位报警最多可建立512条，条件报警最多可建立32条) |
|
动态报警 |
用于显示当前的报警，它与报警控件不同的是动态报警条是以文字滚动的形式显示出当前的报警内容 |
|
XY曲线 |
实时动态的显示数据采集器的数据 |
|
历史曲线 |
以曲线形式显示历史记录收集器保存的数据 |
|
配方 |
建立类似药方的菜单(每个配方最多支持200个数据，最多可建立200个配方) |
|
多功能按钮 |
一个开关按钮，通过该按钮可以很方便快捷的达到各种功能要求 |
|
趋势图 |
绘制多个数据的参考曲线，准确地直观地判断某一数值在一段时间内的变化趋势 |
|
下拉框 |
用于选择对应状态功能 |
|
数据群组 |
以曲线的方式来显示寄存器地址N到寄存器地址N之间的数据变化 |
|
移动轨迹 |
以拖滚动块的方式来控制地址数据 |
|
二维码 |
动态生成二维码，通过扫描进入网址，支付等功能(单个画面最多10个二维码，一个组态不超过1000个二维码) |
上位机组态软件的扩展功能：
|
宏指令 |
C语言编程，实现各种比较复杂的逻辑或功能 |
|
PLC控制 |
通过PLC控制HMI(通过PLC寄存器数值控制HMI画面的切换、修改配方、写入配方数据到PLC、切换当前用户等级) |
|
语言 |
支持多国语言（最多支持6国语言） |
|
数据采集 |
可以对温度，压力，湿度等进行数据采集(数据采集最多可建立32个) |
|
资料传输 |
指同一种类型的地址上的数据传输，传输方式可以是周期性的（最快1秒传输一次），也可以是触发型的 |
|
HMI保护 |
设置了在一定的期限内HMI可以正常的使用HMI，如果时间超过了用户规定好的时间，则HMI会跳转到用户先前设置好的指定画面中去，在指定画面中用户只放置功能按钮下面的“面板保护解锁按钮” |
|
文件保护 |
打开工程时是否需要输入密码验证打开 |
|
用户密码等级 |
设置用户权限和密码，进入相应的权限需要输入相应的密码（一共8个用户等级） |
|
开机画面 |
用户可以自定义开机Logo画面 |
|
离线模拟 |
将画面编译下载到HMI中设备之前，可以利用 KinsSealStudio自带的离线模拟功能来校检一下组态画面的正确性和效果展示 |
|
在线模拟 |
在线模拟可以使你在没用HMI的情况下，通过个人的计算机（需先安装KinSeal组态软件）和plc等相关器件通讯 |
|
支持多种控制器通讯协议 |
适配各种PLC，变频器，伺服控制器，单片机控制系统等（三菱、松下、欧姆龙、台达、信捷、永宏、西门子、基恩士、LG、modbus、自定义等通信协议）用户操作时只需要直接在软件上选择调用即可 |
|
自定义添加图库 |
支持自定义添加图库，用户可根据需要截取自己喜欢的图片加载到自定义图库用以调用 |
|
键盘 |
支持中英文键盘输入，用户可自由切换使用
|
|
图库 |
图库丰富，支持Png、Jpg、Gif、Bmp等多种格式图片,矢量图库，任意缩放无锯齿 |
|
波特率范围 |
支持波特率范围1200-230400 |
