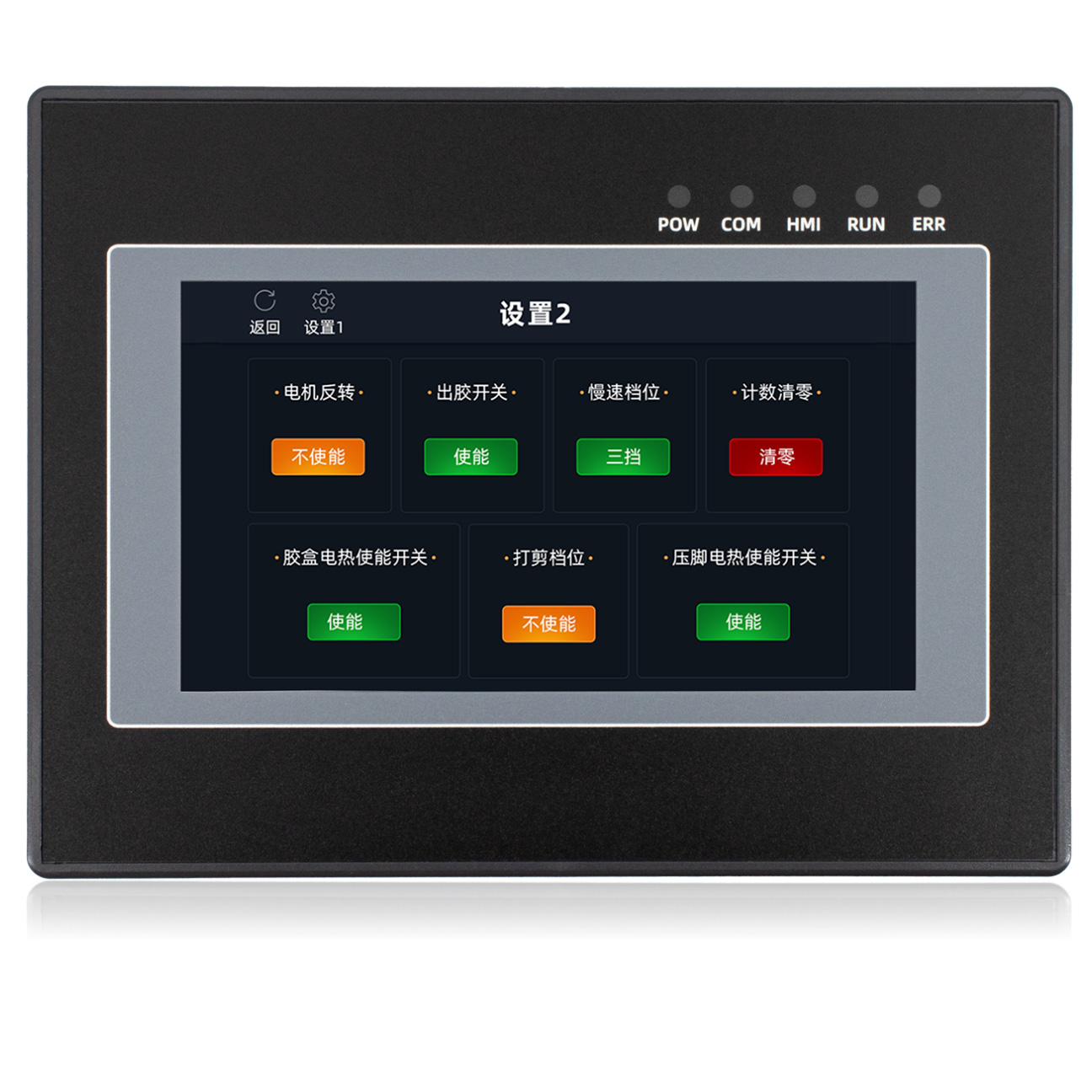

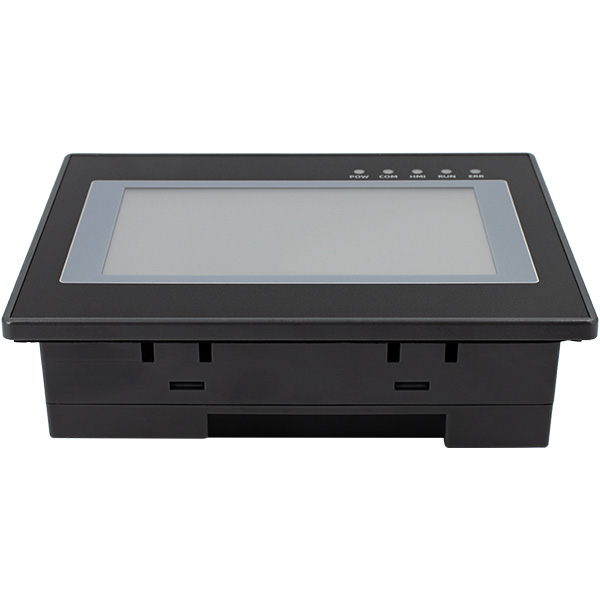

产品规格 |
||
|
HMI参数 |
型号 |
|
|
显示屏 |
4.3" TFT LCD |
|
|
分辨率（Px） |
480X272 |
|
|
色彩 |
26万色 |
|
|
亮度 |
300 cd/m2 |
|
|
背光 |
LED （支持背光调节） |
|
|
LED寿命 |
2万小时 |
|
|
触摸屏 |
4线式工业电阻触摸屏（表面硬度4H） |
|
|
CPU |
32-bit 600MHz主频 ARM9内置8MB DDR2内存 |
|
|
存储器 |
16Mbyte SPI Nor Flash |
|
|
RTC |
实时时钟内置 |
|
|
蜂鸣器 |
有 |
|
|
掉电数据保存 |
不支持 |
|
|
USB端口 |
TYPE-B |
|
|
程序下载方式 |
HMI:TF卡、TYPE-B下载，PLC:TYPE-B |
|
|
U盘 |
不支持 |
|
|
通讯端口 |
PLC支持1路RS485 |
|
|
PLC参数 |
软件 |
支持GX Developer 与GX Works2 软件编程、读 取、下载、检验、诊断、监控程序 |
|
程序步数 |
32000 步 |
|
|
额定电压 |
DC24V+/-20% |
|
|
输入 |
X0~X7，共计8点 |
|
|
输出 |
Y0~Y7，共计8点 |
|
|
模拟量输入 |
2AD：0-10V，12bit 2NTC：B3950-50K |
|
|
电气规格 |
额定功率 |
3W |
|
电源保护 |
具备+/-3KV雷击浪涌保护能力 |
|
|
允许失电 |
<5ms |
|
|
CE&ROHS |
符合EN61000-6-2:2005，EN61000-6-4:2007标准；雷击浪涌+/-3KV,群脉冲+/-3KV；静电接触放电+/-4KV；静电空气放电+/-4KV. |
|
|
环境规格 |
工作温度 |
-10℃~50℃ |
|
存储温度 |
-30℃~70℃ |
|
|
环境湿度 |
10~90%RH(无冷凝) |
|
|
抗震性 |
10-25Hz（X、Y、Z方向，2g/30分钟） |
|
|
冷却方式 |
自然风冷 |
|
|
其他参数 |
防护等级 |
前面板符合IP65（配合平整盘柜安装），机身后壳符合IP20 |
|
整机尺寸 |
134*102.3*44.3mm |
|
|
有效显示区尺寸 |
95.04*53.86mm |
|
|
开孔尺寸 |
119*93mm |
|
|
建议开孔尺寸 |
121*95mm |
|
|
显示尺寸 |
产品系列 |
整机尺寸 |
有效显示区尺寸 |
开孔尺寸 |
建议开孔尺寸 |
|
4.3英寸 |
AMZ043W06-16MRT |
134*102.3*44.3mm |
95.04*53.86mm |
119*93mm |
121*95mm |
|

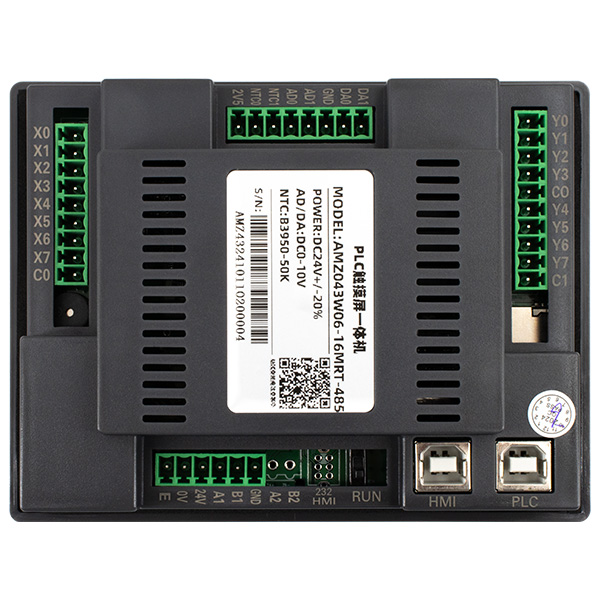

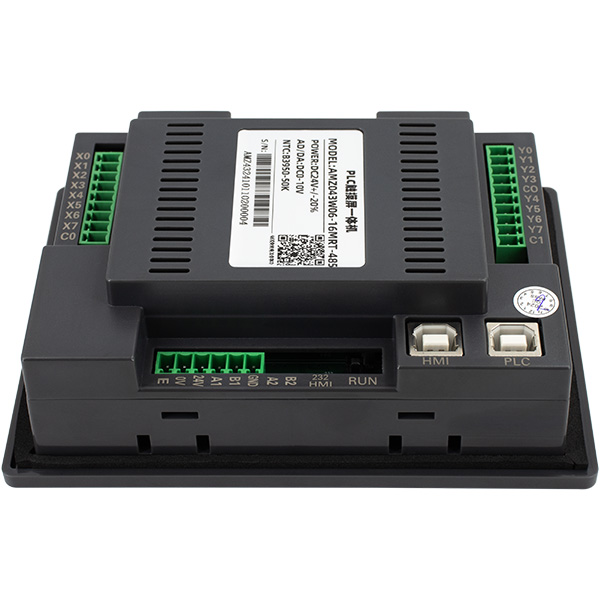

端口定义 |
||||
|
器件位置编号 |
说明 |
|||
|
① |
输入端口 |
|||
|
② |
模拟量输入输出端口 |
|||
|
③ |
输出端口 |
|||
|
④ |
TF下载口（用于HMI下载） |
|||
|
⑤ |
电源及通信端口 |
|||
|
⑥ |
通信和PLC下载切换开关(预留) |
|||
|
⑦ |
运行拨码开关（向下拨为RUN模式） |
|||
|
⑧ |
HMI下载口 |
|||
|
⑨ |
PLC下载口 |
|||
|
电源及通信端口定义—⑤ |
||||
|
Pin脚（从左到右） |
定义 |
说明 |
||
|
1 |
E |
电源地 |
||
|
2 |
0V |
电源负极输入 |
||
|
3 |
24V |
电源正极输入 |
||
|
4 |
A1 |
PLC RS485 1A+ |
||
|
5 |
B1 |
PLC RS485 1B- |
||
|
6 |
GND |
通讯地 |
||
|
输入端口定义--① |
||
|
Pin脚（从上到下） |
定义 |
说明 |
|
1 |
X0 |
高速输入点 |
|
2 |
X1 |
高速输入点 |
|
3 |
X2 |
普通输入点 |
|
4 |
X3 |
高速输入点 |
|
5 |
X4 |
高速输入点 |
|
6 |
X5 |
普通输入点 |
|
7 |
X6 |
普通输入点 |
|
8 |
X7 |
普通输入点 |
|
9 |
C0 |
输入公共端(0V) |
|
模拟量输入输出端口定义--② |
||
|
Pin脚（从左到右） |
定义 |
说明 |
|
1 |
2V5 |
两路热敏电阻测温公共端 |
|
2 |
NTC0 |
第1路热敏电阻测温接口（编程时对应K2） |
|
3 |
NTC1 |
第2路热敏电阻测温接口（编程时对应K3） |
|
4 |
AD0 |
第1路模拟量输入接口（DC0-10V，编程时对应K0） |
|
5 |
AD1 |
第2路模拟量输入接口（DC0-10V，编程时对应K1） |
|
6 |
GND |
4路模拟量（输入、输出）公共端 |
|
7 |
DA0 |
第1路模拟量输出接口（DC0-10V，编程时对应K0） |
|
8 |
DA1 |
第2路模拟量输出接口（DC0-10V，编程时对应K1） |
|
输出端口定义--③ |
||
|
Pin脚（从上到下） |
定义 |
说明 |
|
1 |
Y0 |
高速输出点(NPN晶体管) |
|
2 |
Y1 |
高速输出点(NPN晶体管) |
|
3 |
Y2 |
高速输出点(NPN晶体管) |
|
4 |
Y3 |
高速输出点(NPN晶体管) |
|
5 |
C0 |
Y0-Y3的公共端 |
|
6 |
Y4 |
普通输出点(继电器) |
|
7 |
Y5 |
普通输出点(继电器) |
|
8 |
Y6 |
普通输出点(继电器) |
|
9 |
Y7 |
普通输出点(继电器) |
|
10 |
C1 |
Y4-Y7的公共端 |
|
AMZ043W06-16MRT-485 |
|
|
AMZ |
HMI系列； |
|
043 |
代表HMI尺寸为4.3英寸； |
|
W06 |
HMI内存容量与FLASH类型: W06: 8MB DDR2+ 16Mbyte SPI NOR FLASH； |
|
16 |
16：PLC的IO总点数； |
|
M |
M：代表PLC基本单元(PLC本体)； |
|
R |
R：代表继电器输出类型； |
|
T |
T：代表晶体管输出类型； |
|
485 |
PLC支持外接1路RS485； |

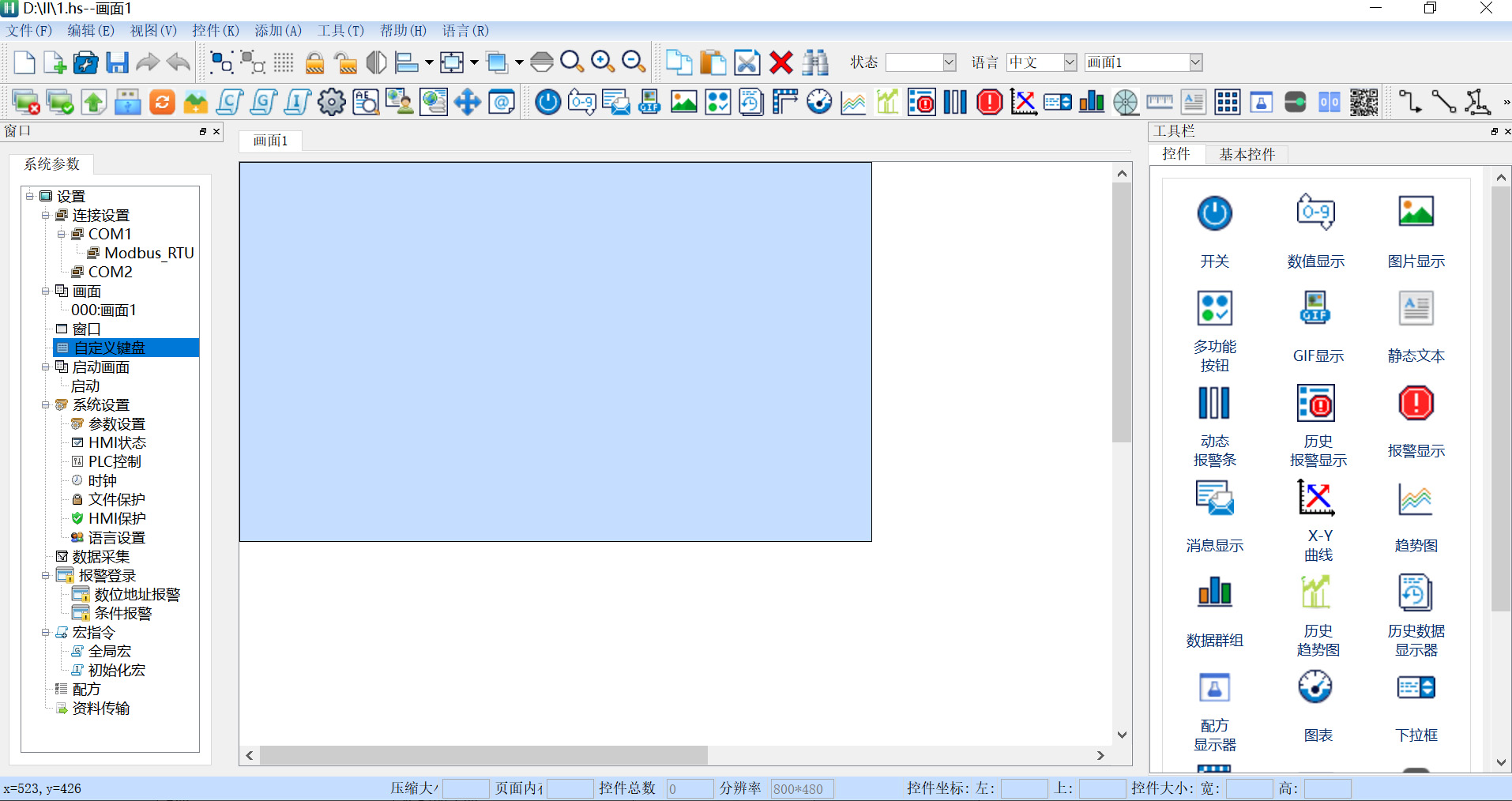

HMI上位组态软件HMIStudio是一套客户可以进行任意编辑的上位软件，客户的应用程序全部基于上位软件进行开发，上位软件由丰富的控制组成，任意组合，从而实现客户所想要的功能：
控件包含有：
|
开关按钮 |
包括“位按钮”“字按钮”“指示灯”“画面按钮”“功能按钮”“多态按钮”对连接设备进行触摸操作，监视状态 |
|
数值输入及显示 |
包括多种进制输入和显示，ASCII码输入和显示，用于显示所监视地址数值；另有时间显示，用于显示实时时间 |
|
流动块 |
模拟管道内液体流动状态的动画图形 |
|
静态文本/表格/刻度 |
多种基本图形，包括直线，圆，椭圆，矩形等 |
|
图片显示以及gif动画 |
显示一个或多个图片的图片显示框 |
|
仪表 |
柱状图,仪表,圆环，显示数据的某种状态值 |
|
滑动开关 |
建立一个滑块区域来显示数值，或通过按压滑块移动的方式来改变指定字地址的值。 |
|
滚轮 |
滑动显示数据。 |
|
配方显示器 |
用表格的方式来显示已定义的配方记录。注意：使用该控件时需先建立配方 |
|
消息显示 |
显示事先设定好的消息 |
|
报警显示 |
显示当前设备所发生的报警信息（分为数位报警和类比报警），在使用该控件之前必须先配置好报警设定(数位报警最多可建立512条，条件报警最多可建立32条) |
|
动态报警 |
用于显示当前的报警，它与报警控件不同的是动态报警条是以文字滚动的形式显示出当前的报警内容 |
|
XY曲线 |
实时动态的显示数据采集器的数据 |
|
历史曲线 |
以曲线形式显示历史记录收集器保存的数据 |
|
配方 |
建立类似药方的菜单(每个配方最多支持200个数据，最多可建立200个配方) |
|
多功能按钮 |
一个开关按钮，通过该按钮可以很方便快捷的达到各种功能要求 |
|
趋势图 |
绘制多个数据的参考曲线，准确地直观地判断某一数值在一段时间内的变化趋势 |
|
下拉框 |
用于选择对应状态功能 |
|
数据群组 |
以曲线的方式来显示寄存器地址N到寄存器地址N之间的数据变化 |
|
移动轨迹 |
以拖滚动块的方式来控制地址数据 |
|
二维码 |
动态生成二维码，通过扫描进入网址，支付等功能(单个画面最多10个二维码，一个组态不超过1000个二维码) |
HMI上位机组态软件的扩展功能：
|
宏指令 |
C语言编程，实现各种比较复杂的逻辑或功能 |
|
PLC控制 |
通过PLC控制HMI(通过PLC寄存器数值控制HMI画面的切换、修改配方、写入配方数据到PLC、切换当前用户等级) |
|
语言 |
支持多国语言（最多支持6国语言） |
|
数据采集 |
可以对温度，压力，湿度等进行数据采集(数据采集最多可建立32个) |
|
资料传输 |
指同一种类型的地址上的数据传输，传输方式可以是周期性的（最快1秒传输一次），也可以是触发型的 |
|
HMI保护 |
设置了在一定的期限内HMI可以正常的使用HMI，如果时间超过了用户规定好的时间，则HMI会跳转到用户先前设置好的指定画面中去，在指定画面中用户只放置功能按钮下面的“面板保护解锁按钮” |
|
文件保护 |
打开工程时是否需要输入密码验证打开 |
|
用户密码等级 |
设置用户权限和密码，进入相应的权限需要输入相应的密码（一共8个用户等级） |
|
开机画面 |
用户可以自定义开机Logo画面 |
|
离线模拟 |
将画面编译下载到HMI中设备之前，可以利用HMIStudio自带的离线模拟功能来校检一下组态画面的正确性和效果展示 |
|
在线模拟 |
在线模拟可以使你在没用HMI的情况下，通过个人的计算机（需先安装HMI组态软件）和plc等相关器件通讯 |
|
支持多种控制器通讯协议 |
适配各种PLC，变频器，伺服控制器，单片机控制系统等（三菱、松下、欧姆龙、台达、信捷、永宏、西门子、基恩士、LG、Modbus和自定义等协议）用户操作时只需要直接在软件上选择调用即可 |
|
自定义添加图库 |
支持自定义添加图库，用户可根据需要截取自己喜欢的图片加载到自定义图库用以调用 |
|
自定义键盘 |
用户需要使用自己定义的键盘功能和样式时，可通过功能键控件、数值控件、字符控件、图片、文本等配合来设置需要的自定义键盘。 |
|
图库 |
图库丰富，支持Png、Jpg、Gif、Bmp等多种格式图片,矢量图库，任意缩放无锯齿 |
