产品规格 |
||
|
硬件性能 |
型号系列 |

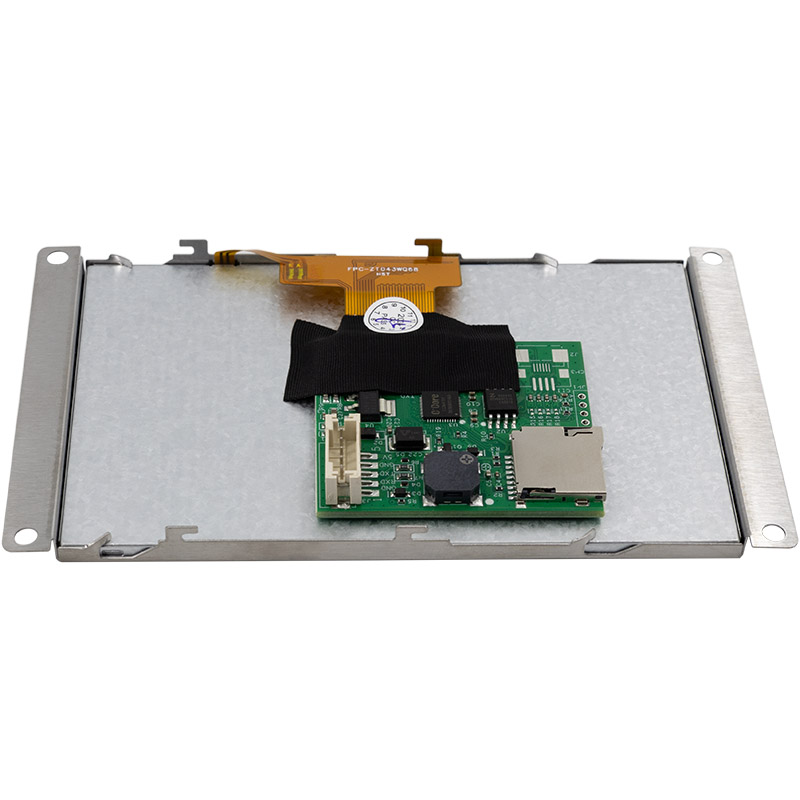

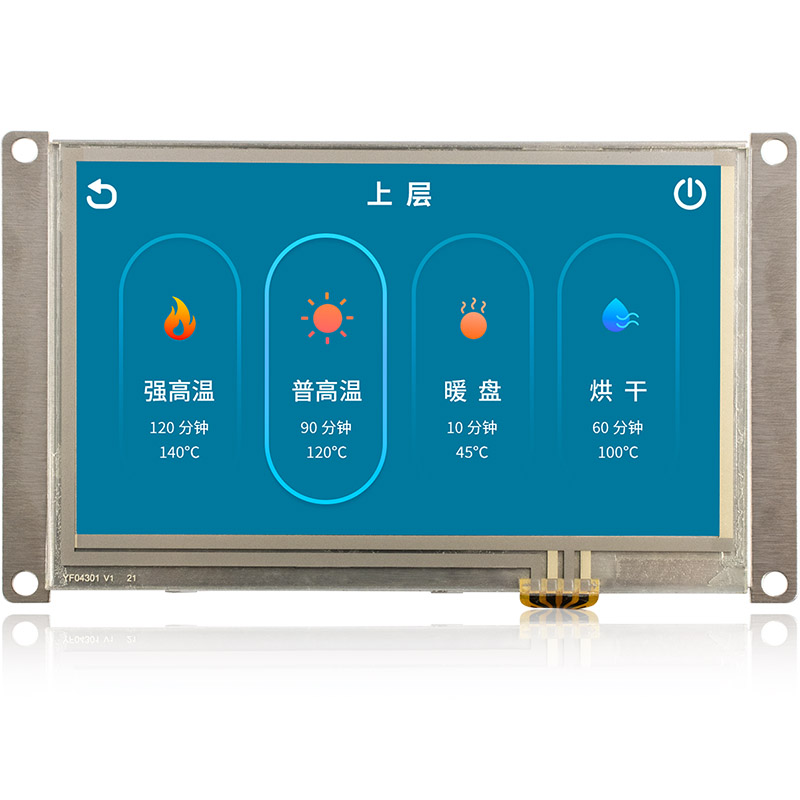

ASTGE043W024-L480X272R-N0T0N ASTGE043W023-L480X272N-N0T0N |
|
显示屏 |
4.3" TFT LCD |
|
|
分辨率（Px） |
480X272 |
|
|
色彩 |
26万色 |
|
|
亮度 |
250 cd/m2 |
|
|
背光 |
LED （支持背光调节） |
|
|
LED寿命 |
2万小时 |
|
|
触摸屏 |
ASTGE043W024-L480X272R-N0T0N：电阻触摸屏 ASTGE043W023-L480X272N-N0T0N：无 |
|
|
CPU |
200MHz ARM Cortex-M4F 内置128KB SRAM内存 |
|
|
存储器 |
ASTGE043W024-L480X272R-N0T0N：16M Byte SPI NOR Flash ASTGE043W023-L480X272N-N0T0N：8M Byte SPI NOR Flash |
|
|
RTC |
不支持 |
|
|
蜂鸣器 |
支持 |
|
|
掉电数据保存 |
3S自动保存 |
|
|
程序下载方式 |
TF卡下载 |
|
|
通讯端口 |
ASTGE043W024-L480X272R-N0T0N：一路 TTL通讯（带TP） ASTGE043W023-L480X272N-N0T0N：一路 TTL通讯（不带TP） |
|
|
插接件规格 |
5Pin PH2.0mm接线端子 |
|
|
电气规格 |
额定功率 |
最大1.7W |
|
电压范围 |
DC5V |
|
|
允许失电 |
<5ms |
|
|
ESD测试 |
接触放电：+/-3KV；空气放电：+/-5KV |
|
|
EFT测试 |
IEC 61000-4-4 国标 4(电压：±4KV；频率：5KHZ；时间：120S)，无重启，无显示异常，无触摸异常等现象，测试功能正常 |
|
|
环境规格 |
工作温度 |
-10℃~50℃ |
|
存储温度 |
-30℃~70℃ |
|
|
环境湿度 |
10~90%RH(无冷凝) |
|
|
抗震性 |
10-25Hz（X、Y、Z方向，2g/30分钟） |
|
|
冷却方式 |
自然风冷 |
|
|
产品尺寸 |
整机尺寸 |
121.90mm*73.20mm*13.92mm |
|
有效显示区尺寸 |
97.60mm*55.72mm |
|
|
显示屏尺寸 |
107.19*68.98mm |
|
|
螺丝孔尺寸 |
114.80*66mm |
|
|
产品重量 |
82g |
|
|
对应软件 |
上位：HMILite |
|
|
显示尺寸 |
产品系列 |
整机尺寸 |
有效显示区尺寸 |
显示屏尺寸 |
螺丝孔尺寸 |
|
4.3英寸 |
ASTGE043W024-L480X272R-N0T0N |
121.90mm*73.20mm*13.92mm |
97.60mm*55.72mm |
107.19*68.98mm |
114.80*66mm |
|

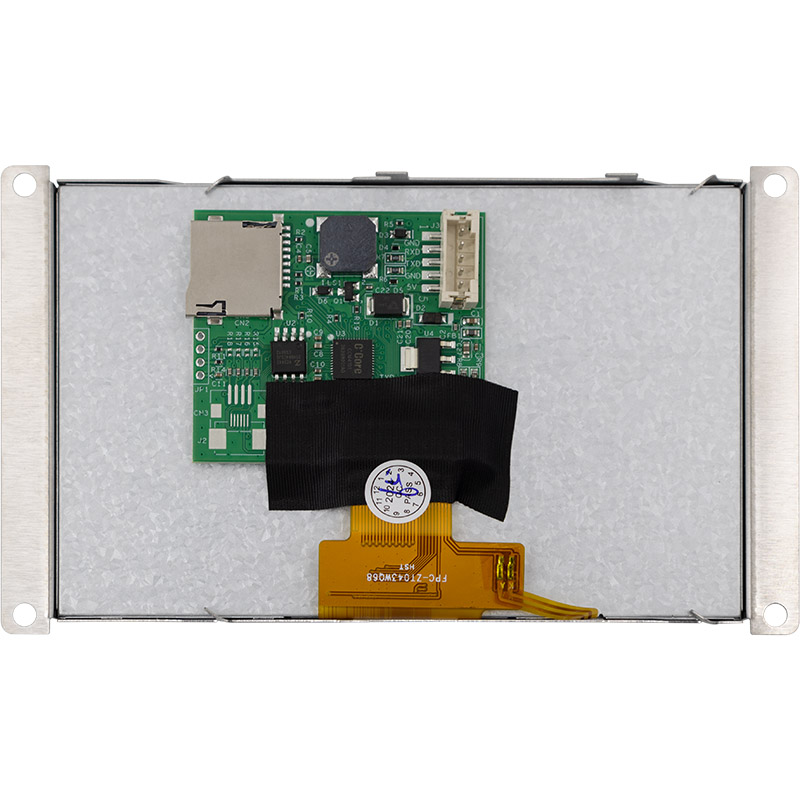

5Pin XH2.54mm接线端子 |
|||
|

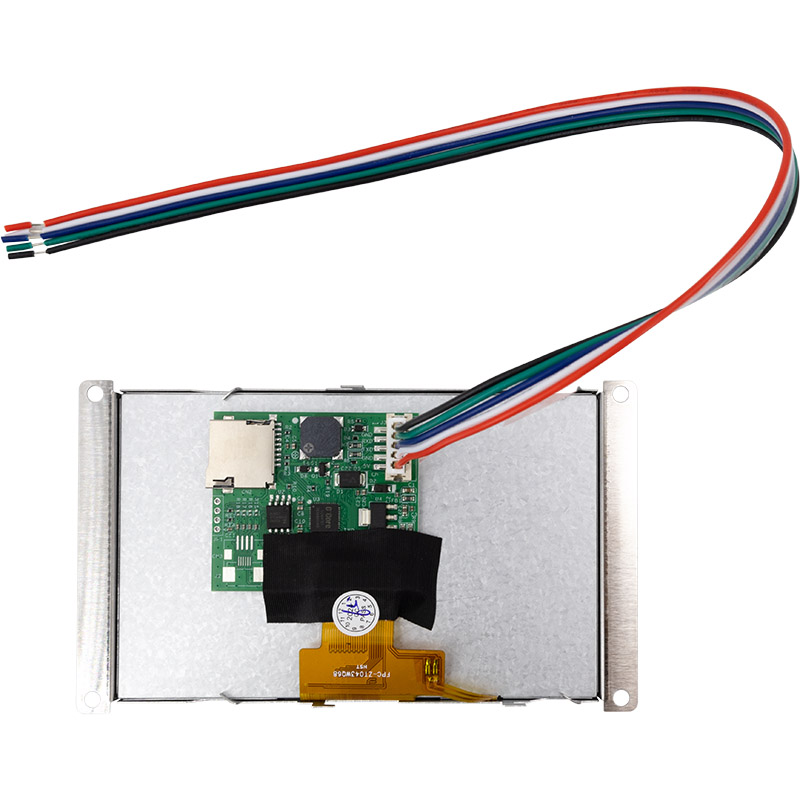

Pin脚 |
定义 |
电源输入 |
TTL |
|
1 |
GND |
电源地 |
|
|
2 |
RXD |
|
3.3V TTL RXD |
|
3 |
TXD |
|
3.3V TTL TXD |
|
4 |
GND |
通讯地 |
|
|
5 |
5V |
DC+5V |
|
|
ASTGE043W024-L480X272R-N0T0N |
|
|
ASTGE |
ASTGE串口屏系列；E：表示经济款； |
|
043 |
液晶屏尺寸为4.3寸； |
|
W02 |
内存容量与FLASH类型: W01: NAND FLASH； W02: NOR FLASH； |
|
4 |
FLASH容量: 2Mbyte=1;4Mbyte=2;8Mbyte=3;16Mbyte=4;32Mbyte=5;64Mbyte=6;128Mbyte=7;256Mbyte=8;512Mbyte=9;1Gbyte=X； |
|
L480X272 |
液晶屏分辨率为L480X272; |
|
R |
R: 电阻TP;C: 电容TP;N: 无触摸； |
|
N |
A:4pin；P：6pin；N：裸屏； |
|
0 |
0: 5V供电;1:5~30V供电； |
|
T |
串口1通讯方式T: TTL通讯; D: RS485通讯;E: RS232通讯； |
|
0 |
串口2通讯方式0：无； D：485通讯； E:232通讯； |
|
N |
0:无通讯；C:RTC；N:无RTC； |
上位组态软件HMILite是一套客户可以进行任意编辑的上位软件，客户的应用程序全部基于上位软件进行开发，上位软件由丰富的控件组成，任意组合，从而实现客户所想要的功能：
控件包含有：
|
开关按钮 |
包括“位按钮”“字按钮”“指示灯”“画面按钮”“功能按钮”“多态按钮”对连接设备进行触摸操作，监视状态 |
|
数值输入及显示 |
包括多种进制输入和显示，ASCII码输入和显示，用于显示所监视地址数值（单个画面的ascii显示器+二维码控件数最多16个） |
|
流动块 |
模拟管道内液体流动状态的动画图形 |
|
静态文本/表格/刻度 |
多种基本图形，包括直线，圆，椭圆，矩形等 |
|
图片显示以及gif动画 |
显示一个或多个图片的图片显示框 |
|
仪表 |
柱状图,仪表,圆环，显示数据的某种状态值 |
|
趋势图 |
实时动态的显示监视地址的数据趋势图(趋势图+历史趋势图最多支持4个） |
|
历史数据显示器 |
以表格形式显示数据采集器获取的数据 |
|
历史趋势图 |
实时动态的显示数据采集器获取的数据趋势图(趋势图+历史趋势图最多支持4个） |
|
多功能按钮 |
一个开关按钮, 通过该按钮可以很方便快捷的达到各种功能要求(最多添加2个功能） |
|
移动轨迹 |
以拖滚动块的方式来控制地址数据 |
|
二维码 |
动态生成二维码，通过扫描进入网址，支付等功能（单个画面的ascii显示器+二维码控件数最多6个） |
|
报警显示 |
显示当前设备所发生的报警信息（分为数位报警和类比报警），在使用该控件之前必须先配置好报警设定(最多可做(数位报警最多可建立128条) |
|
动态报警 |
用于显示当前的报警，它与报警控件不同的是动态报警条是以文字滚动的形式显示出当前的报警内容 |
|
历史报警显示 |
显示所有产生的报警信息，3S检测保存，最多保存3条 |
|
下拉框 |
下拉列表形式选择对应的项目/状态 |
|
滑动开关 |
建立一个滑块区域，通过按压滑块左右/上下滑动的方式来改变指定字地址的值。 |
|
滚轮 |
建立一个数据区域，通过上下滚动来修改当前值 |
|
圆弧调节 |
用圆弧的样式来显示当前值，通过拖动滑块来修改调整当前值 |
|
表盘 |
用表盘来显示时间、进度、速度等数据 |
上位机组态软件的扩展功能：
|
宏指令 |
C语言编程，实现各种比较复杂的逻辑或功能（宏指令程序（MarcoRun.dat)最大136KB, 自定义协议条数最多100条, 宏指令只读或者读写变量的个数最多100个) |
|
PLC控制 |
通过PLC控制HMI |
|
HMI保护 |
设置了在一定的期限内HMI可以正常的使用HMI，如果时间超过了用户规定好的时间，则HMI会跳转到用户先前设置好的指定画面中去，在指定画面中用户只放置功能按钮下面的“面板保护解锁按钮”（只支持3个等级） |
|
文件保护 |
打开工程时是否需要输入密码验证打开 |
|
用户密码等级 |
设置用户权限和密码，进入相应的权限需要输入相应的密码 |
|
数据采集 |
可以对温度，压力，湿度等进行数据采集(数据采集最多支持64KB) |
|
语言 |
支持多国语言（最多支持4国语言，报警显示、消息显示器和下拉框仅支持中英文显示） |
|
开机画面 |
用户可以自定义开机Logo画面 |
|
离线模拟 |
将画面编译下载到HMI中设备之前，可以利用 HMILite自带的离线模拟功能来校检一下组态画面的正确性和效果展示 |
|
在线模拟 |
在线模拟可以使你在没用HMI的情况下，通过个人的计算机（需先安装HMILite组态软件）和plc等设备通信 |
|
支持多种控制器通讯协议 |
适配各种PLC，变频器，伺服控制器，单片机控制系统等（三菱、松下、欧姆龙、台达、信捷、永宏、西门子、基恩士、LG、modbus、自定义等通信协议）用户操作时只需要直接在软件上选择调用即可 |
|
自定义添加图库 |
支持自定义添加图库，用户可根据需要截取自己喜欢的图片加载到自定义图库用以调用 |
|
图库 |
图库丰富，支持Png、Jpg、Gif、Bmp等多种格式图片,矢量图库，任意缩放无锯齿 |
|
自定义键盘 |
支持自定义键盘，根据自己需要做键盘样式 |
用户可通过上位机配置运行MODBUS RTU，三菱，西门子，台达，信捷等协议。
打开HMILite组态软件，点击[新建工程]，可在[新建工程]里选择所需的通讯协议，也可在工程内修改选择自己所需的通讯协议，打开com1端口设置下方的协议进行更改，如下图。
